PUR贴面机的五个机构

发布时间：2017-11-16        分享到：

         当贴面机送纸工作台刚好上升到最高位置，分配阀的控制凸轮应使真空压缩分配阀打开真空通道。当送纸工作台即将下降返回时，应使分配阀内的真空通道关闭，同时打开压缩空气通道。

        （二）真空吸盘
         根据所用楞纸的面积大小，调节分流阀，可以同时使用18只或12只或6只气嘴。特别要注意，当楞纸的尺寸确定后，必须根据楞纸的尺寸确定使用哪些气嘴，不能被楞纸覆盖的气嘴，必须切断气路，否则其余的气嘴不能正常工作。

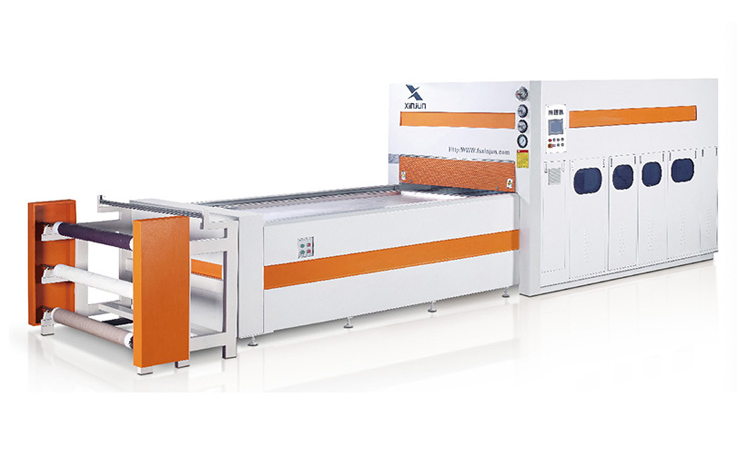

PUR贴面机的五个机构
         （三）工作台
          调整送纸工作台，使其上升的最高位置与支撑楞纸的导轨平面一致。这个位置的实现是在贴面机升降凸轮最大升程时，使摆杆上的滚子与凸轮贴合。如果不贴合，就调整摆杆上的偏心轴，直至贴合。送纸工作台的下限位置是靠机架2侧的限位机构来调整。当摆杆上的滚子与升降凸轮的最小半径贴合时，使限位机构顶丝顶住对称的平行四边形机构，支撑住送纸工作台，并且以送纸离合装置自由运动为准。
          （四）同步控制装置
          该装置是一组凸轮控制电气开关机构，功能是保证楞纸与面纸同步。在贴面机工作中，调整这组凸轮相位关系，当面纸与楞纸达到同步时，将凸轮固定。
        （五）喂纸辊
          当送纸工作台即将上升到最高位置时，调整位于动力轴上两侧控制活动输纸辊升降的凸轮，使之进入最大升程时，活动输纸辊与固定输纸辊之间有一个使楞纸通过的间隙，随着活动辊将楞纸输入，这两个凸轮在工作台即将返回时，走向最小半径。此时，活动输纸辊及其摆架，在弹簧的作用下，压向固定输纸辊，将楞纸压住，并保持一段时间，再将楞纸发出，输送到双层输送架上。如果贴面机活动输纸辊在日常工作中张开及闭合的时间不对，应调整凸轮的相位，以达到要求。
